Parker仪表管阀件简介

美国PARKER派克—汉尼汾公司是工业零部件及系统供应商的著名品牌。其下有八大事业集团,其中旗下的仪表管阀集团主要涉及电厂、化工和石化加工、半导体制造,在线分析应用,生命医疗和药品、纸泵和纸业、能源等领域,产品包括:仪表管接头、超高纯管接头和密封件、球阀、旋塞阀、针阀和单向阀、隔膜阀和波纹管阀、减压阀、采样钢瓶及快速接头、电磁阀和变送器配套的二、三、五阀组、气源分配器、蒸汽、电伴热采样管。

下面分别介绍与工程项目有关的产品及特点:

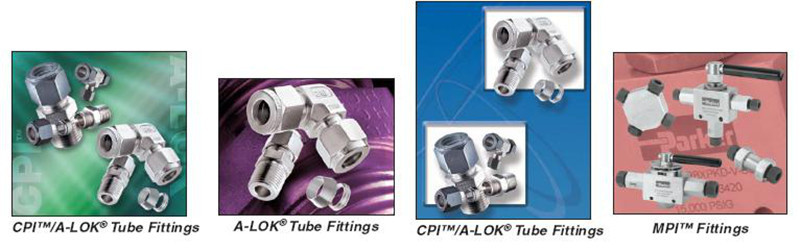

一、 管件




管件有单双卡套,材质有316ss、400合金、-哈氏合金276、镍合金625、825和钛材。常用的有终端接头、直通接头、直通穿板接头、三通、弯通、直通、三通异径卡套接头、承插焊、直通、弯通卡套接头、对焊直通、弯通卡套接头等等。

派克的卡套接头在高压情况下具有密封可靠、安装方便等特点,所以在仪表和分析仪表上得到广泛使用。

卡套尺寸大小从1/16”到2”,即可卡不锈钢管子外径尺寸从1/16”和2”。PARKER的前后卡套,特别后卡套热处理方法采用PARKER的专利SUPARCASE,这种热处理基本思想就是在不改变卡套材料金属晶相结构或材料的化学成分的前提下,同时大大的提高卡套的硬度和抗腐蚀性,以保持仪表工作系统的密封无泄漏。双卡套螺帽螺纹经镀银处理,防止出现螺纹咬死现象。有关SUPARCASE专利后面会重点介绍。

另外,PARKER的卡套、螺母和SWAGELOK的同尺寸、同规格的卡套、螺母可以互换。

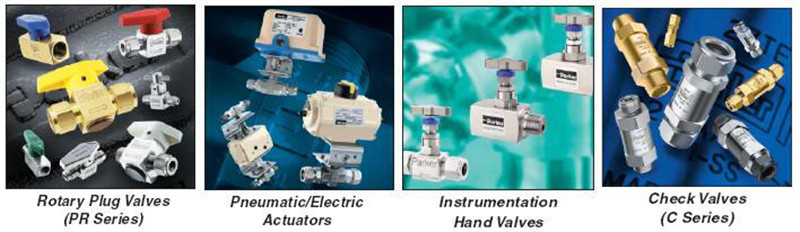

二、 阀门





前面我们介绍了派克公司有许多种类的阀门。下面着重介绍与本工程有关的阀门、球阀、止回阀、针型阀、压力表阀和排放阀。

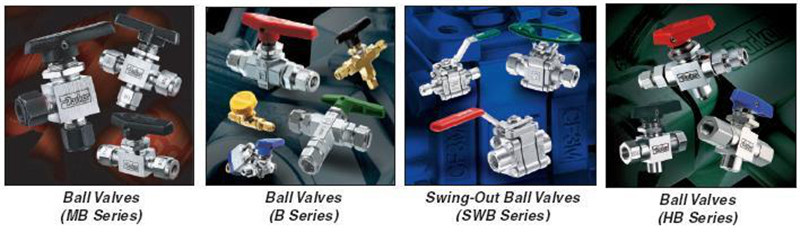

球阀

派克的球阀种类繁多,有B、MB、HB、LB、XV、PR、SWB/SB系列。各种系列的球阀共同的特点。阀门两端接口形式多样,有卡套、内或外NPT螺纹等。有不同压力等级,适应不同需要。下面分别加以阐述。

B系列球阀

二通及三通球阀

材质:316不锈钢、铜、合金钢

工作压力:最大6000psi

规格范围:从1/6” —3/4”

特点:锻造阀体,温度范围从-54度到232度,流通能力大,压降小,浮球式设计,可补偿磨损,可以加装气动或电动执行机构。

XV系列球阀

手动二通球阀

材质:316不锈钢

工作压力:2000psi

规格范围从1/4” — 2”

特点:单体式阀体,紧凑型设计,低扭规操作





止回阀

材质“316ss,钢

工作压力:最大范围6000psi

规范范围:1/8”—1”

特点:直通安装形式,通用型单向阀。接口形式有卡套内或外NPT螺纹。

针阀

  派克针阀如同球阀也是类别繁多,有V、HNV、U、NP6、SN6、VQ、PV系列。我们这里着重介绍V、HNV系列针阀。

V系列针阀

材质:316不锈钢、合金钢

工作压力:最大5000psi

规格范围:1/4”—1/2”

通径:标准4mm,最大6mm

特点:采用截止阀阀盖设计,阀杆采用两端非旋转式延长填料的寿命。手动针阀,多种阀座和密封材料可供选择。有卡套、内外NPT螺纹、对焊承插焊等多种形式。

HNV系列针阀

材质:316不锈钢、合金钢

工作压力:最大10000psi

温度范围:-54oC―538 oC

规格范围:1/4”—1/2”

通径:标准4mm,最大6mm

特点:采用截止阀阀盖设计,阀杆采用两段非旋转式,延长填料的寿命,手动针阀,多种阀座和密封材料可供选择,有卡套,内外NPT螺纹,对焊,承插焊等多种连接形式。

压力表阀(HGV系列)

材质:316不锈钢,合金钢

工作压力:最大10000psi

规格范围:1/4”—1/2”

特点:多路表阀,可配套排活阀和堵头。采用截止阀阀盖设计,阀杆采用两段非旋转式,延长填材的使用寿命。
